Полупроводниковая индустрия десятилетиями выжимала максимум из света: сначала DUV, потом EUV. Но даже EUV упирается в физику длины волны, цену оборудования и сложность производства. На этом фоне всё чаще появляются проекты «после EUV». Один из самых дерзких — Lace Lithography, которая предлагает заменить фотоны на атомы: использовать пучок метастабильного гелия для экспонирования резиста с атомной точностью.

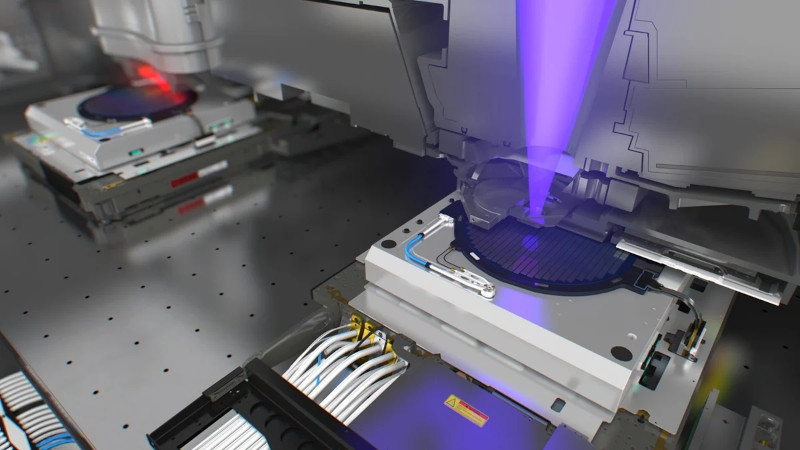

Источник изображения: ASML

В чём идея: не свет, а атомный пучок

Классическая литография — это «маска + свет + оптика». В атомной версии вместо света используется направленный поток метастабильных атомов гелия. Они несут достаточно энергии, чтобы локально изменять чувствительный слой (резист), формируя рисунок будущих элементов микросхем.

Главный плюс подхода — теоретическое разрешение. Если вы работаете не со светом в десятки нанометров, а с пучком, который по своей природе может быть шире или уже на атомных масштабах, появляется шанс перейти к новым пределам миниатюризации.

Почему звучит цифра «0,1 нм»

В описаниях технологии фигурирует разрешение порядка 0,1 нм — это уже сравнимо с межатомными расстояниями. Важно читать это правильно: речь не о том, что завтра начнут делать транзисторы «толщиной в атом», а о потенциальной точности позиционирования и контроле рисунка в экспериментах.

Реальная микроэлектроника ограничена не только литографией, но и:

• материалами и диффузией примесей;

• вариативностью процессов травления;

• квантовыми эффектами при сверхмалых размерах;

• параметрами контактов и межсоединений.

Но само появление такого инструмента может открыть новые архитектуры, где «рисунок» будет не единственной проблемой.

Чем это отличается от EUV и почему это может быть дешевле… или дороже

Преимущество атомной литографии — отсутствие сложнейшей фотонной оптики EUV, которая требует зеркал с экстремальными покрытиями, вакуума и идеальной чистоты.

Но «простоты» здесь тоже нет. Нужно обеспечить:

• стабильный источник метастабильных атомов;

• точное формирование и фокусировку пучка;

• воспроизводимость экспозиции на больших площадях;

• совместимость с фабричными процессами.

То есть снимая один класс сложностей, система приобретает другой. И до реальной индустрии здесь решающими будут не обещания, а масштабирование, надёжность и скорость обработки пластин.

Почему проект заметили: деньги и сроки

Стартап уже привлёк крупный раунд инвестиций и говорит о цели вывести демонстрационную установку к пилотным испытаниям на фабриках ближе к концу десятилетия. Это звучит реалистично по меркам индустрии: даже EUV шла к массовому производству десятилетиями.

Если Lace удастся хотя бы частично показать промышленную применимость, это будет важным сигналом: альтернативы EUV могут перестать быть «научной фантазией».

Где технология может появиться раньше «массовых чипов»

Скорее всего, первые применения будут не в потребительских процессорах, а там, где важнее точность и меньше объёмы:

• исследовательские линии для новых материалов;

• экспериментальные наноструктуры;

• отдельные критические слои в производстве.

Индустрия часто внедряет радикальные инструменты поэтапно: сначала в R&D, затем в узких нишах, и только потом в массовом производстве.

Что это значит для рынка гаджетов

Если «после EUV» действительно состоится, это повлияет на всё: энергоэффективность смартфонов, скорость ИИ-устройств, плотность памяти, стоимость вычислений. Но эффект будет не завтра и не через год. Это ставка на горизонт 2030-х.

Вопрос, который здесь интереснее всего: индустрия реально готова к «новой литографии», или мы ещё долго будем выжимать проценты из EUV и упаковки чипов?
